Часть 6 - Ванная комната (чертежи), водопровод и канализация

Евгений

5 Июля 2013 в 18:56

*

32 *

Сравнительно недавно отучившись на инженера, вспомнил, некоторые возможности AutoCAD, как чертежной проги с реальными размерами, как помощника отделочникам. После долгого отлеживания программы на пол...

Сравнительно недавно отучившись на инженера, вспомнил, некоторые возможности AutoCAD, как чертежной проги с реальными размерами, как помощника отделочникам. После долгого отлеживания программы на полке с дисками, я прибегнул к ее возможностям и вот , что получилось:

Вход в ванную комнату

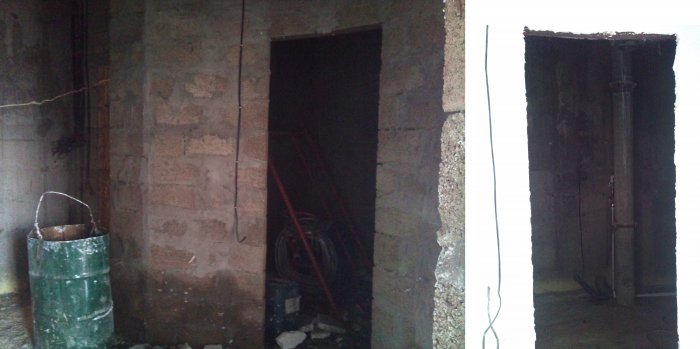

Через дверной проем видно трубы стояка центральной канализации и вентеляции

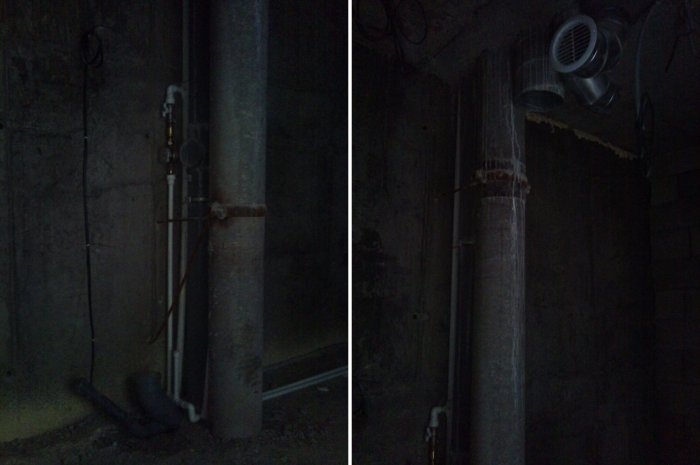

Вид на весь ужас труб

Думы о декоре

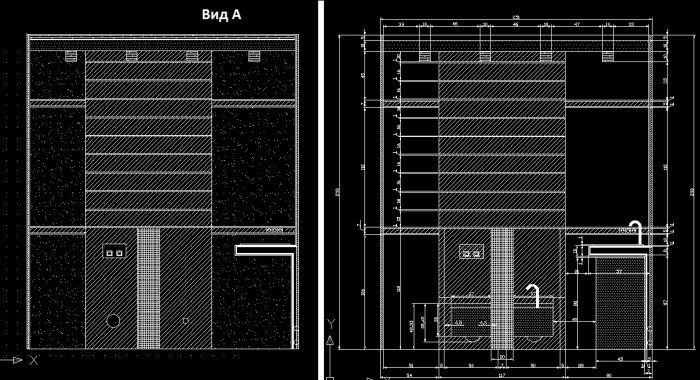

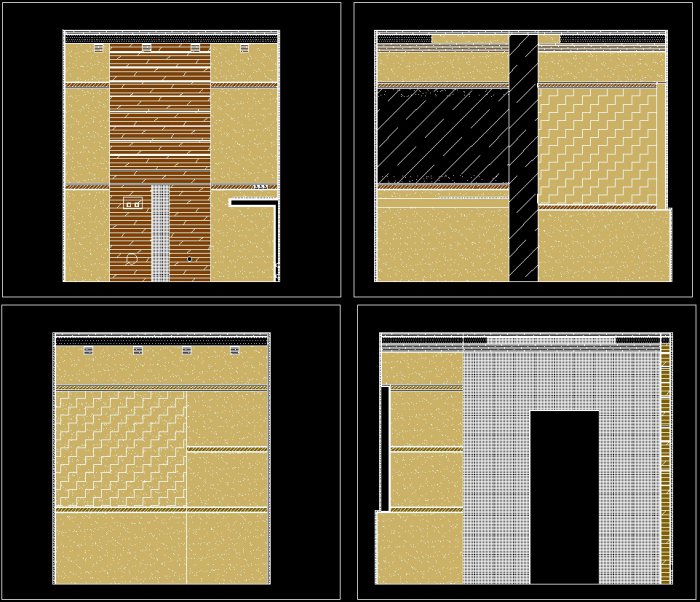

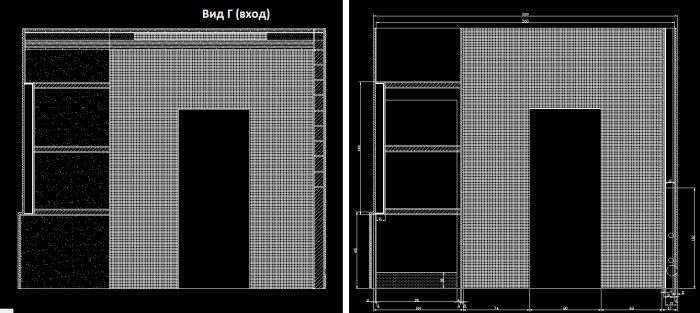

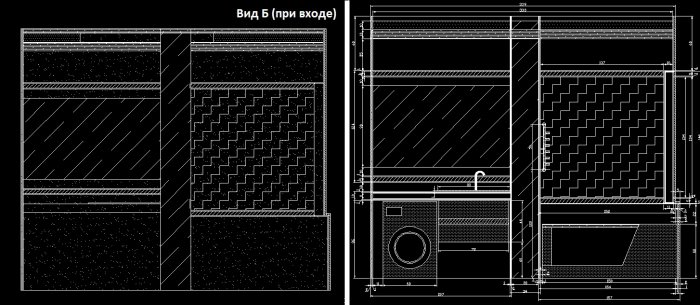

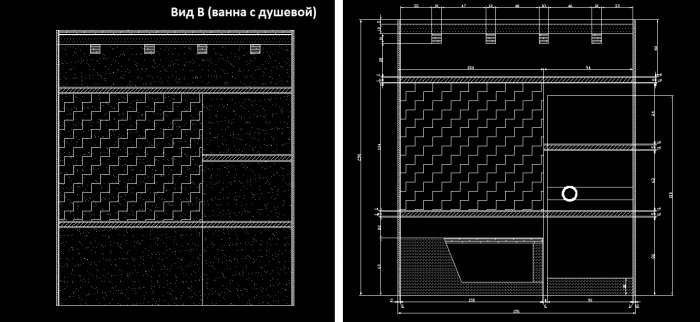

а теперь чертежи:

Штриховка: косая линия - дерево, точка - белый гипсокартон, под дерево - балка

Штриховка: косая - дерево, мурашка - песочный, бесцветный - тонкий алюминевый профиль

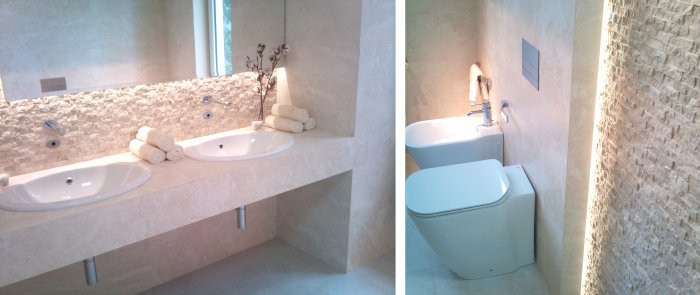

Планируется вот такая столешница из плитки и выступ инсталяции с подсветкой

Штриховка: косая линия - дерево, косой

Штриховка: зигзаг - волны песок (ONA), мурашка - песок, косая линия - дерево, тонкий профиль - Butech

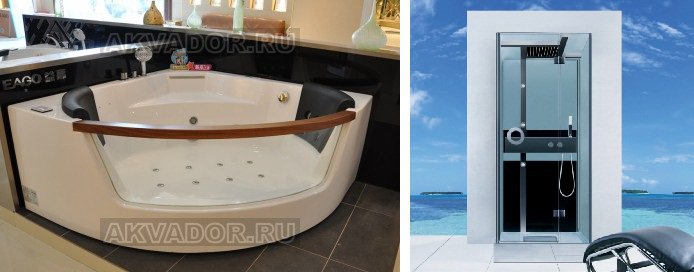

ванна EAGO и душевая Wasserfalle

Штриховка: мелкий квадрат - мозайка

вот плитка в оттенке песка от Madagaskar:

Выложил в цвете, хотя палитра притянута за уши, ориентируйтесь на фото выше по песочному оттенку

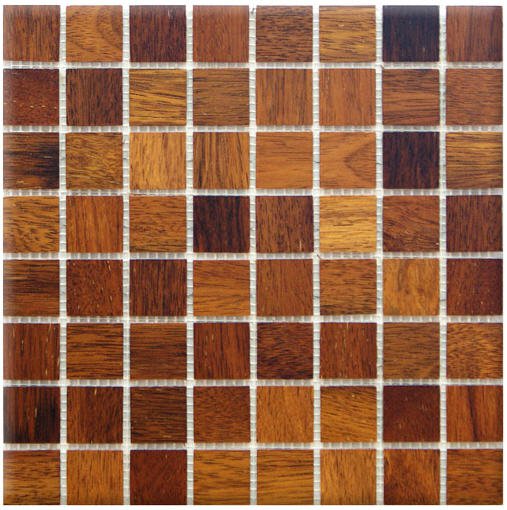

Можете подсказать какую мозаику выбрать сочетание каких цветов, черный, золото, дерево ,бронза, белый или настоящие деревянные квадратики?

Водопровод и канализация
