Сегодня в рекламе окон, помимо обещаний скидок и качественного монтажа, звучат и другие аргументы. Например, клиентов информируют о возможности сэкономить на отоплении и электричестве при установке эн...
Сегодня в рекламе окон, помимо обещаний скидок и качественного монтажа, звучат и другие аргументы. Например, клиентов информируют о возможности сэкономить на отоплении и электричестве при установке энергосберегающих стеклопакетов, рассказывают о новых технологиях и нанопокрытиях, наделяющих окна дополнительными функциями.
При этом некоторые возможности (например, самоочищение стекол) кажутся настолько необычными, а слова с приставкой «нано-» так часто используются для продвижения самых нелепых товаров, что у потребителей возникает недоверие к информации, приведенной в рекламных блоках. Они воспринимают ее как трюк или маркетинговый ход.
Чтобы развеять сомнения, мы попросили представителей компании STiS рассказать об устройстве современного стеклопакете и ответить на самые частые вопросы, связанные с инновационными технологиями в стекольной отрасли.
На чем основаны энергосберегающие свойства стеклопакета, и что представляет собой «нано-напыление»?
Говоря об энергосберегающих технологиях, нужно понимать, что прозрачное стекло без дополнительных покрытый хорошо пропускает не только свет, но и тепло, причем эти потери довольно значительные: до 70% уходит из помещения в виде инфракрасного излучения. Поэтому в определенный момент производители задались вопросом, как улучшить теплоизолирующие свойства стеклопакета.
Желаемый эффект достигается разными способами:
• использование прозрачных тончайших покрытий, наносимых на стекло. Покрытия могут быть как «низкоэмиссионными», или «теплосберегающими», так и «универсальными», или «мультфункциональными», то есть сохраняющими тепло и защищающими от солнечного жара;
• применение более широкой дистанционной рамки;
• использование полимеркомпозитной дистанционной рамки,
• заполнениестеклопакета инертным газом.
Дистанционная рамка играет роль каркаса и разделителя между стеклами, однако она может стать «мостиком холода», по которому тепло утекает из помещения. Применение инновационных (в том числе полимеркомпозитных) материалов способствует снижению теплопотерь, а более широкая рамка улучшает теплоизоляционные свойства стеклопакета
Инертный газ, которым заполняется пространство между стеклами, позволяет повысить сопротивление теплопередачи между улицей и жилищем.
Пожалуй, больше всего сомнений у обычных потребителей связано с напылением и тем, как оно влияет на свойства стекла, поэтому рассмотрим данную тему более подробно.
Нанесение на стекло тончайших покрытий производится методом вакуумного магнетронного напыления. Получившиеся энергосберегающие и/или солнцезащитные покрытия имеют толщину в диапазоне 80-200 нм (для сравнения толщина листа бумаги составляет примерно 100000 нм, а человеческого волоса – 70000 нм, что почти в тысячу раз больше). Таким образом, мы действительно имеем дело с нанотехнологиями, которые помогают решать насущные бытовые проблемы.
Покрытие представляет собой «слоеный пирог» из нескольких слоев металлов:
• Рабочий слой серебра, толщ. 10 нм (при увеличении толщины, увеличивается эффект «зеркального отражения»)
• Защитный металло-оксидный слой оксид цинка-алюминия, толщ. 3нм
• Слои полупроводниковых оксидов, оксид цинка-олова толщ. 10 - 50 нм (для обеспечения адгезии серебра, нейтрального вида, улучшения прозрачности)
В том, что стекло с инновационным напылением обретает способность удерживать тепло, нет ничего сверхъестественного: подобно зеркалу, оно отражает длинноволновое «теплое» излучение, исходящее от отопительных приборов, и направляет его обратно в помещение
Что такое стеклопакет с солнцезащитными свойствами?
Помимо сохранения тепла в холодное время года, существует и другая проблема – борьба с перегревом, возникающим из-за прямого воздействия солнца.
Для ее решения в стекольной промышленности были разработаны солнцезащитные стекла, и технология их изготовления также состоит в нанесении на стекло инновационного покрытия, которое отсекает значительную часть (до 70%) тепловой энергии, поступающей с излучением видимого спектра, и блокирует утечку теплового излучения ИК-диапазона. Иначе говоря, такое покрытие отражает энергию в обоих направлениях, летом защищая помещения от перегрева, а зимой – сохраняя тепло внутри.
Важно отметить, что современные стеклопакеты с солнцезащитными свойствами, как те, что выпускает компания STiS, беспрепятственно пропускают видимую, полезную часть спектра, не нарушая уровень освещенности помещений.
Часть солнечной энергии, падающей на стекло отражается стеклами стеклопакета, часть проходит сквозь пакет, часть энергии поглощается стеклами, в том числе, солнцезащитными. Солнцезащитный пакет STiS
Преимущества энергосберегающих стеклопакетов с солнцезащитными свойствами не только в том, что они помогают создать комфортный микроклимат дома или в офисе, но и сокращают расходы на кондиционирование и отопление (в зависимости времени года). Кроме того, поскольку стекло сохраняет высокую прозрачность, в помещение поступает достаточно естественного света и не возникает необходимости увеличивать расходы на искусственное освещение.
Самоочищающиеся окна: как это работает?
Если в устройстве энегосберегающего пакета напыление выступает в роли «зеркала», отражающего ту или иную часть волнового спектра, то действие самоочищающегося покрытия основывается на принципе фотокатализа.
Как известно, на стекло могут попадать органические загрязнения, например, птичий помет, выхлопные газы, остатки продуктов горения, а также дорожная пыль, частички земли, цемент и так далее. Поэтому хорошие хозяйки несколько раз в год вооружаются щетками, ветошью и специальными средствами, чтобы вернуть окнам былую чистоту и прозрачность.
Однако если в состав стеклопакета входит самоочищающееся стекло, хлопоты по уборке значительно сокращаются. Дело в том, что специальное покрытие выступает катализатором реакции, в ходе которой органические загрязнения на поверхности стекла разлагаются под действием солнечного света (ультрафиолетового излучения). Затем дождь смывает расщепленную грязь, и процесс очищения окон продолжается без участия человека.
Конечно, самоочищающиеся окна тоже нужно периодически мыть, однако делать это придется намного реже, и грязь со стекол удаляется без особых усилий.
Можно ли сказать, что современный стеклопакет - это многофункциональная комплексная система?
Современное окно в целом и стеклопакет, в частности, - это сложная конструкция, полезные свойства которой обеспечиваются целым комплексом новейших технологических решений.
Возьмем, к примеру, краевую защиту TSS, которая применяется в окнах STiS.
Одной из ключевых задач в проектировании зданий является обеспечении требуемой теплозащиты при совместном использовании различных по своей теплопроводности и, соответственно, теплоизоляционным свойствам материалов: например, арматура или металлические несущие элементы каркаса здания и кирпич или пеноблоки. В таких случаях могут возникать так называемые мостики холода - теплотехнически неоднородные участки. Для владельца квартиры наличие мостиков холода в стенах означает промерзание этих участков в зимнее время со всеми вытекающими последствиями.
Возможны мостики холода и в окнах. Одним из наиболее проблемных участков до недавнего времени был участок на границе стеклопакета и рамы или створки, в которую он был установлен. Массовое использование при производстве стеклопакетов алюминиевых рамок часто приводило к образованию конденсата и наледи на внутренней поверхности.
В результате изготовления дистанционной рамки STiS из полимеркомпозита, достигается практически в тысячу раз меньшая, чем у алюминиевой рамки, теплопроводность, что приводит к снижению потерь тепла. Специально разработанные формулы герметиков, максимально прочно соединяют стекла в стеклопакете с дистанционной рамкой и позволяют краевой зоне стеклопакета работать как единой системе. Такое решение получило название «системы терморазрыва», или TSS.
Применение «системы терморазрыва» (TSS), помимо всего прочего, позволяет уменьшить высоту профиля оконного блока (рама, створка), а это ведет к увеличению освещённости помещений без снижения теплофизических свойств оконного блока.

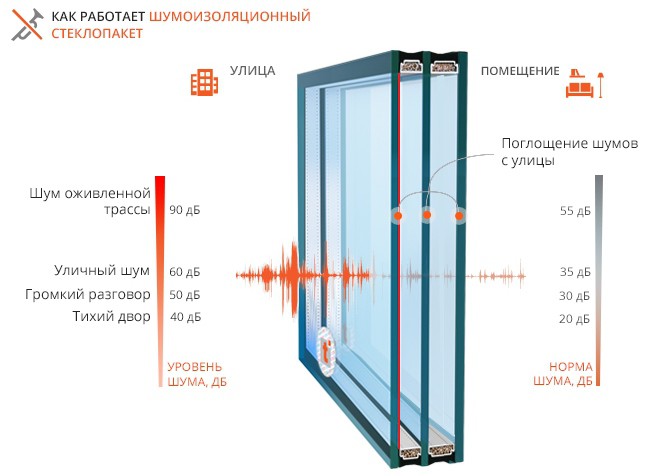

Аналогично, комплексный подход требуется, чтобы добиться снижения уровня шума в помещении.
Большая часть шумовых воздействий на окна формируется так называемым воздушным шумом (то есть шумом, излучаемым в воздух). Шум достигает окон или любой другой преграды и вызывает их колебания, передающиеся дальше в помещение, с которым они граничат, и, наконец, воспринимается уже человеком.
В современном стеклопакете эти колебания частично гасит воздух или инертный газ, находящийся в камерах пакета, т.е. на следующие стекла звук приходит в ослабленном виде. Однако, стекло, как и большинство других материалов, имеет так называемые резонансные частоты. При распространении звуковых волн на их пути происходит изменение давления по сравнению с атмосферным (явление, известное многим под названием «звуковое давление»). В случае совпадения частоты звукового давления с амплитудой собственных колебаний стекла происходит резкое увеличение интенсивности его колебаний (ср. классический пример про роту солдат и мост) и, соответственно, резкое снижение звукоизоляции. Одно из названий этого явления – частотный резонанс.
При использовании в стеклопакете стекол одинаковой толщины прослойка воздуха в пакете в случае частотного резонанса уже не играет никакой роли. Если стеклопакет двухкамерный, то ситуация может даже ухудшится за счёт резонанса среднего стекла: падение шумоизоляции как раз приходится на диапазон лучшей слышимости человеческим ухом.
Выходом является использование в пакете стекол разных толщин. В этом случае резких падений шумоизоляции не наблюдается, общий уровень ее повышается.
Сказанное выше относится в большей мере к области средних и высоких частот. В то же время транспортный шум в большей степени состоит из звуков низкой частоты. Решить проблему снижения этих шумов возможно либо за счет использования более тяжелых толстых стекол (8 мм и более), либо акустических триплексов – пары стекол, соединенных между собой специальной полимерной пленкой, выполняющей роль звукоизоляционной прослойки.
Все эти технологии применяются в стеклопакетах STiS, в том числе тех, которые предназначены для установки в помещениях с окнами, выходящими на оживленную городскую магистраль.
При желании стеклопакет можно наделить совсем уж необычными функциями. Например, Технопакет STiS с функцией электронагрева можно использовать в качестве отопительного прибора – как основного, так и вспомогательного (например, в сочетании с теплыми полами).
При изготовлении таких стеклопакетов на поверхность обыкновенного закаленного стекла наносится сплошной прозрачный слой из оксидов металлов и сплавов, который обеспечивает равномерный нагрев больших поверхностей при подаче электрического тока. Внешне такие стекла практически ничем не отличаются от обычных. Электропроводящий слой нанесен на поверхность равномерно, и лишь по краям стекла есть увеличение толщины покрытия, через которое осуществляется подача напряжения.
Стеклопакеты с электронагревом применяются в остеклении бассейнов, оранжерей, веранд, на светопрозрачных крышах, при этом они решают различные задачи, в том числе предотвращают образование конденсата, препятствуют появлении плесени и грибка, способствуют удалению снега и льда с остекленной поверхности. В зависимости от мощности стеклопакет может служить и для повышения общего комфорта, и выступать в качестве элемента отопительной системы, тем более что равномерное распределение тепловой энергии улучшает микроклимат в помещении и позволяет создавать «тепловую завесу» вдоль окон.
Как мы видим, современные технологии действительно помогают расширять возможности стеклопакетов, превращая их из обычной перегородки, отделяющей жилище от улицы, в сложную систему, способствующую созданию более здоровой и удобной среды для жизни.
На правах рекламы
Почти поверил, а потом вспомнил как устроен термос. В общем в термосе тепло сохраняется двумя способами, первый это отражающая поверхность, в окнах тот же принцип, а второй это вакуум между стенками колбы, чего нет в стеклопакетах, а инертные газы тепло не удержат. Эта уловка у шиномтажников есть когда они шины азотом накачивают. В атмосфере итак 78% азота, а чистым азотом только в самолетах смысл есть шины накачивать.
Сразу оговорюсь, я - типичный гуманитарий и, можно сказать, блондинка ))) Поэтому, как говорится, за что купила, за то продаю))
Мне объяснили так: между стеклами закачивается аргон, у которого низкая теплопроводность. Пакет каким-то образом заваривается герметично, так что газ из него не выходит. Но! Со временем герметичность может нарушаться... и тогда да, пакет теряет свои свойства "термоса". И тут второе "Но!" Герметичность может и не нарушиться, а может нарушиться очень нескоро, лет так через 10.
Если тут есть технари и химики, подтвердите или опровергните. Самой любопытно)))
Интересно как долго сохраняется энтот самый самоочищающийся эффект подозреваю — постепенно покрытие должно потихоньку сходить под дождем и снегом.
А окна с подогревом наверное просто золотые. Хотя идея нравится
Вы правы. Действительно спустя время эффект самоочищения теряется. Как и все в нашем мире, ведь ничто не вечно в первозданном виде :)
Гарантия на Теплопакет с функцией самоочищения составляет 20 лет.
На протяжении этого времени мы гарантируем обеспечение работы данной функции в Теплопакете STiS :)
Реклама, конечно… Но местами интересно было почитать )
Как-то всегда воспринимала окно как единое целое, а теперь задумалась, получаестя, что можно купить стеклопакет одной компании, а окна другой? А кто такие рехау и КВЕ и т.д?Все, голова кругом ))))))))) Нужно окна заказывать, и вот теперь бегаю, так что бы хорошо, надежно и не слишком дорого... блин вот как не ошибиться ) все-таки суммы выходят не хилые, как не экономь
Алла,
Вы прекрасно все изложили даже для не-гуманитария.
Но есть несколько уточнений:
Несмотря на два контура герметизации в стеклопакете, молекулы аргона со временем действительно просачиваются и через них. Это – естественный процесс, к сожалению. Но при правильно изготовленном стеклопакете это наступит не через 10 лет а гораздо позже, лет этак через 50-70. Герметичность и его работоспособность пакета при этом в общепринятом смысле не нарушается (влага внутрь не проникает). Пакет остается работоспособным, но его теплозащитные свойства снизятся примерно на 5..7%.
Совсем другая ситуация при потере стеклопакетом герметичности. В этом случае внутрь попадает влага, появляется конденсат. Работа пакета нарушается, необходим ремонт или замена.
Герметичность стеклопакетов согласно ГОСТ должна сохраняться не менее 20 лет. Некоторые производители, например упомянутый в статье StiS, дают гарантию 30 лет. Разумеется, правильно и качественно изготовленный стеклопакет будет служить и дольше.
Алёна, извините, неправильно Вас поименовал
Авторы сайта заявляют, что Теплопакет 2.0 STiS "сохраняет до 90% тепловой энергии от отопительных приборов".
Означает ли это, что после его установки стоимость оплаты за отопление снизится в 10 раз?
Нет, не означает. Так как стоимость оплаты за отопление складывается в целом за расход электроэнергии, которая затрачена на обогрев помещения. Через окна теряется примерно 40% тепла. Остальные теплопотери приходятся на пол, стены и крышу.
А можете сказать, насколько реально снизится потребление тепловой энергии, если поменять простой двухкамерный стеклопакет на Теплопакет 2.0 STiS?
Что касается эффекта от установки стеклопакета на даче, то результат зависит, прежде всего, от того, что на что вы меняли. Вы же не привели технических данных старого окна (или того, что в этом оконном проёме стояло) и аналогичных характеристик вновь установленного стеклопакета, чтобы можно было их сравнить.
А пример сравнения теплозащитных характеристик различных типов окон я приводил в параллельно обсуждаемой ветке:
ideas.homechart.ru/posts/22090/kakie-zadachi-reshaet-steklopaket-v-okne-otvechaiut-eksperty-kompanii-stis/
Как говорится, если гора не идёт к Магомеду, то Магомед идёт к горе. Раз STiS не отвечает, придётся мне это сделать самому.
Основным параметром, определяющим теплоизоляционные свойство конструкции является её сопротивление теплопередаче Rо, которое показывает способность материала конструкции препятствовать потерям тепла. Чем выше Rо, тем лучшую теплоизоляцию имеет данная конструкция.
Количество тепла, проходящее через однородную конструкцию, вычисляется по формуле:
Q=S•Δt/ Rо
где S – площадь конструкции (м²);
Δt – разница температур воздуха по обе стороны конструкции (⁰С);
Rо – сопротивление теплопередаче (м²•⁰С/Вт);
Чтобы оценить, насколько изменится величина утечки тепла после замены «обычного» стеклопакета на энергосберегающий, рассмотрим пример расчёта количества тепла из комнаты на улицу через стену с окном, имеющим стеклопакет 80% от площади окна. Зададим начальные условия.
Общая площадь окна: Sо = 1,4•1,5=2,1(м²);
Площадь стеклопакета: Sст = 0,8• Sо =0,8• 2,1=1,68(м²);
Сопротивление теплопередаче «простого» двухкамерного стеклопакета
Rст1=0,47(м²•⁰С/Вт);
Сопротивление теплопередаче «лучшего» варианта Теплопакета 2.0:
Rст2=0,82(м²•⁰С/Вт);
Площадь оконного профиля (рама+створки):
Sпр = 0,2• Sо =0,2• 2,1=0,42(м²);
Сопротивление теплопередаче «самого тёплого» оконного профиля VEKASOFTLINE 82 :
Rпр=1,06(м²•⁰С/Вт);
Фасадная стена размером 3•3 (м) за вычетом оконного проёма имеет площадь:
Sф=3•3-1,4•1,5=6,9(м²);
Сопротивление теплопередаче фасадной стены для Московского региона:
Rф=3,12(м²•⁰С/Вт);
Вычисляем количества тепла, проходящего из комнаты на улицу через каждый однородный участок стены с окном при Δt=40⁰С (+20⁰С в комнате и -20⁰С на улице):
— для «простого» стеклопакета эта величина составит Qст1=Sст1•Δt/ Rст1=1,68•40/0,47=142,98 (Вт);
— для Теплопакета 2.0 Qст2=Sст2•Δt/ Rст2=1,68•40/0,82=81,95 (Вт);
— для оконного профиля Qпр=Sпр•Δt/ Rпр=0,42•40/1,06=15,85 (Вт);
— для фасадной стены Qф=Sф•Δt/ Rф=6,9•40/3,12=88,46 (Вт)
В сумме количество тепла, проходящего через стену с окном, имеющим «простой» двухкамерный стеклопакет, составит:
Q1=Qст1+ Qпр+ Qф=142,98+15,85+88,46=247,29 Вт.
После замены стеклопакета через ту же стену утечка тепла составит:
Q2=Qст2+ Qпр+ Qф=81,95+15,85+88,46=186,26 Вт
Сравним, насколько изменилась утечка тепла из квартиры после установки энергосберегающего стеклопакета:
Q1/ Q2=247,29/186,26=0,75.
Таким образом, после замены «простого» степлопакета на Теплопакет 2.0 теплопотери снизились на 25%. Неплохой показатель. До 90% экономии тепла эта величина, правда, не дотягивает, но зато всё «по-честному».
Однако есть ряд факторов, которые вы все же не учли в своих расчетах.
Вкратце:
1. При расчете теплопотерь помещения необходимо принимать в расчет не только стены, но также перекрытия - зачастую именно через них идет основная утечка в малоэтажных зданиях.
2. Если расчет ведется в целом для оконной конструкции (а не только Теплопакета и стеклопакета), то необходимо учитывать также характеристики монтажного шва.
3. Нормы остекления используемые при таких расчетах несколько отличаются от указанных.
4. Мы сопоставляли именно стеклопакеты, а перешли уже к оконным блокам. А в таких расчетах, помимо примененных вами, необходимо учитывать: тип, этажность здания и т.д.
Данная дискуссия требует сопоставления множества параметров. Мы все их готовы обсудить с вами и предоставить расчеты, которыми руководствовались. однако считаем неуместным использовать для этого данную площадку.
Если вас интересует детальное обсуждение, мы приглашаем вас в наш головной офис по адресу Москва, Кусковская, 20а.
Или будем рады вас видеть на заводе по производству новейшего стекла SPGU, где вы сможете увидеть сам процесс изготовления стекла и его напыления двойным слоем серебра, а так же пообщаться с главным технологом.
Для связи с нами используйте, пожалуйста, форму обратной связи на нашем сайте:
http://www.stis.ru/help/
или по телефону 8-800-780-78-47
Приветствую rotcerid) Менял старый пластик на новый)) от характеристик мне не тепло ни холодно, просто опытом поделился.
От характеристик «не тепло ни холодно», говорите?)))А то, что «расход газа упал больше чем вдвое» — это не в счёт?))) Думаете, что экономия не от характеристик зависит? А от чего, если не от них?)))
