Здравствуйте.
Спасибо большое всем за ваши комментарии к первой моей записи (https://ideas.homechart.ru/posts/23045/pereplanirovka-i-razdelenie-sanuzla/)! Опираясь на ваши советы, немного переделал планировку. Надеюсь на вашу конструктивную критику (или одобрение). Очень ценно получать мнение знающих и разбирающихся в вопросе людей!
Сначала про планировку квартиры вокруг ванной комнаты (а именно почему мы не хотим выходить за изначальные размеры санузла)

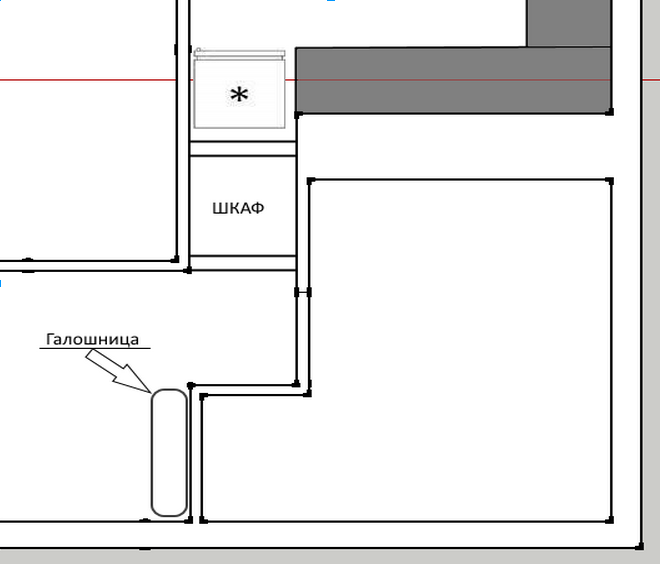

Выглядеть она будет примерно так
То есть проход на кухню будет преобразован в шкаф со стороны прихожей и использован как ниша для холодильника со стороны кухни. Вход на кухню будет через гостиную (но подробнее об этом, я надеюсь, в следующих записях). А справа при входе будет стоять галошница. Также немаловажно, что достроить перегородку в санузле дешевле, чем сносить все и строить заново.
Теперь что касается самой ванной комнаты.
Перепланировка.

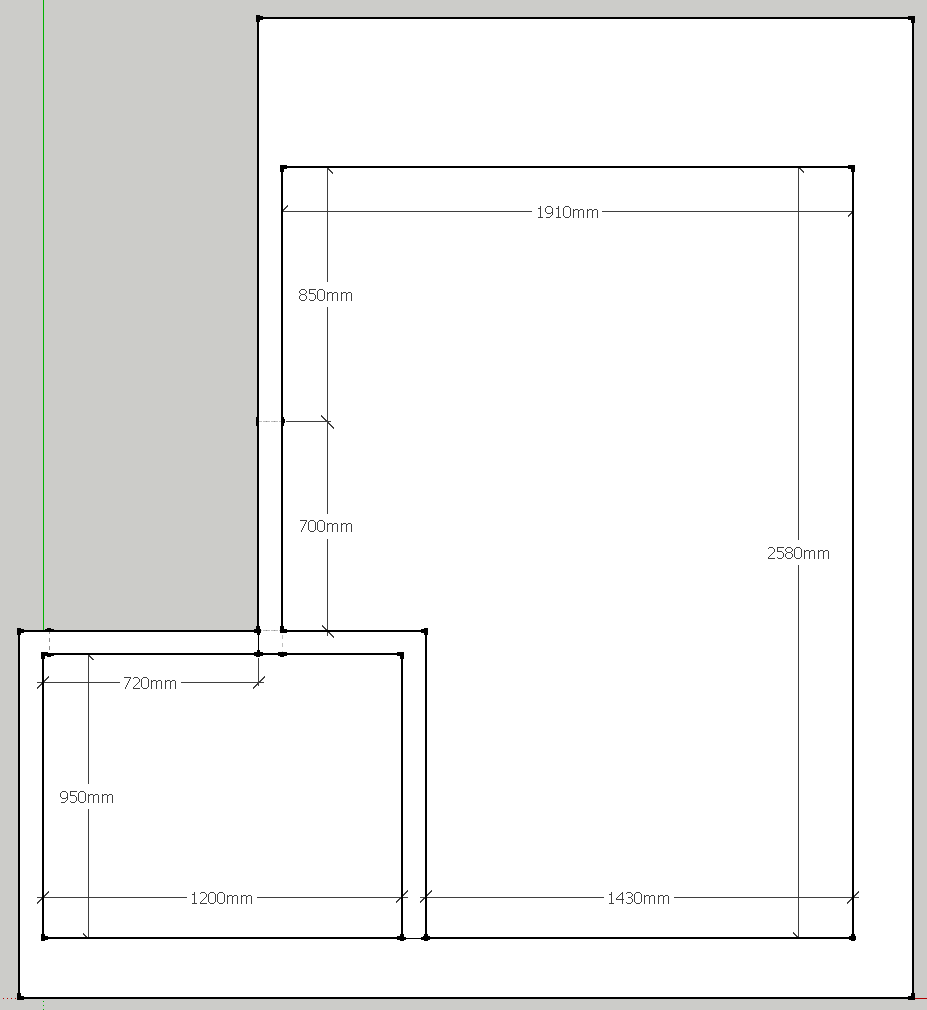

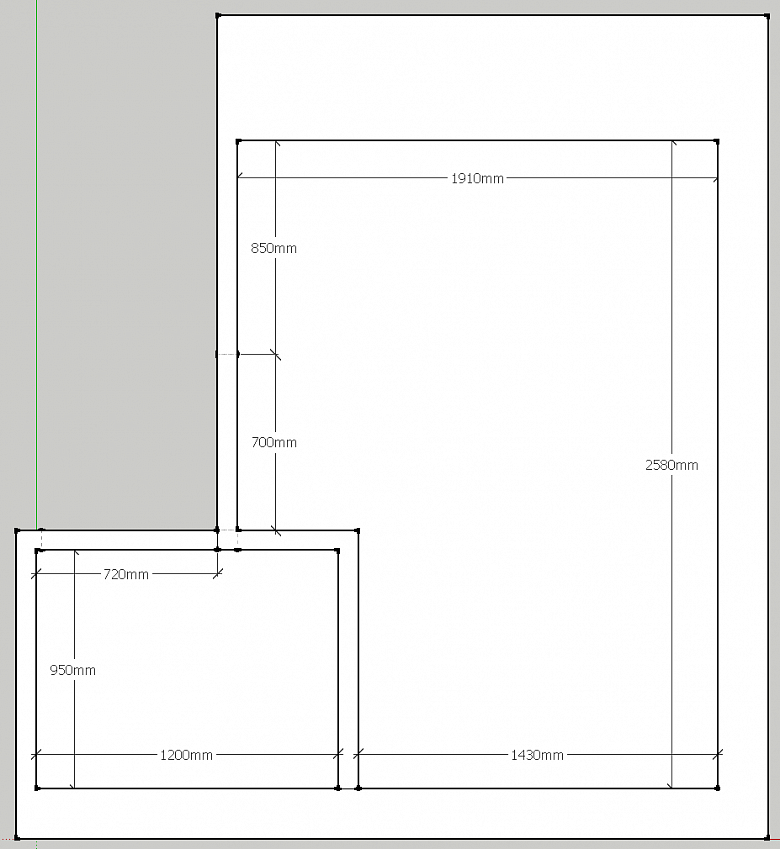

В предыдущем посте я ошибся с размерами немного, а именно с размерами стены. где будет сделан вход в гостевой туалет
на самом деле длинна этой стены позволяет сделать проем в 700мм, учитывая 20мм для плитки+клей.
Гипсокартоновые конструкции.

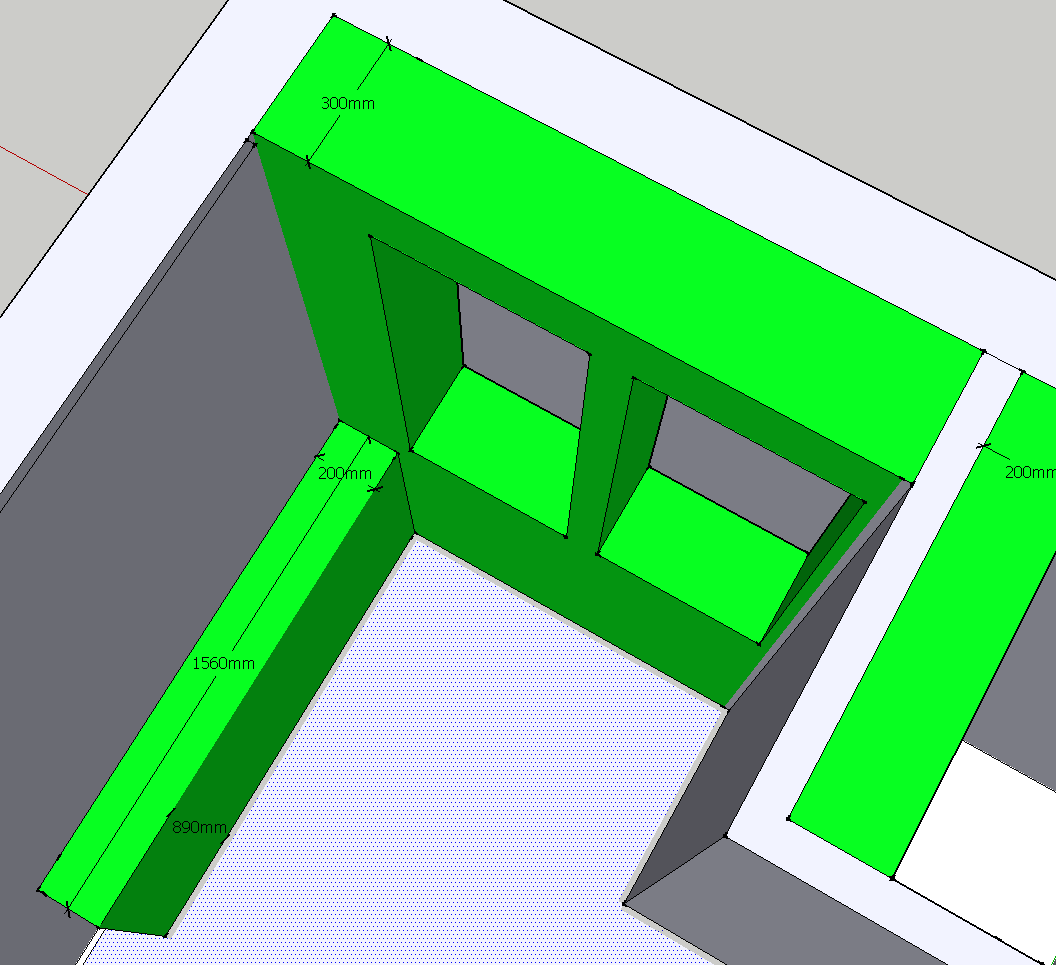

Вот так примерно будет в ванной комнате. Короб вдоль длинной стены (размер короба 1560х890х20) будет скрывать трубы и канализацию, идущие на кухню, к ванне и раковине. Плюс за ним будет скрыта разводка (или как правильно называется система, где установлены фильтры, коллекторы, счетчики и т. п.). Короб по другой стене будет скрывать стояк и трубы-канализацию к гостевому туалету. Также там сделаны две ниши: одна (ближе к стояку) для бойлера, вторая для шкафчика. Бойлер не большой, на 50 литров, шириной 27см. Шкафчик будет находиться над подвесным унитазом с инсталляцией.

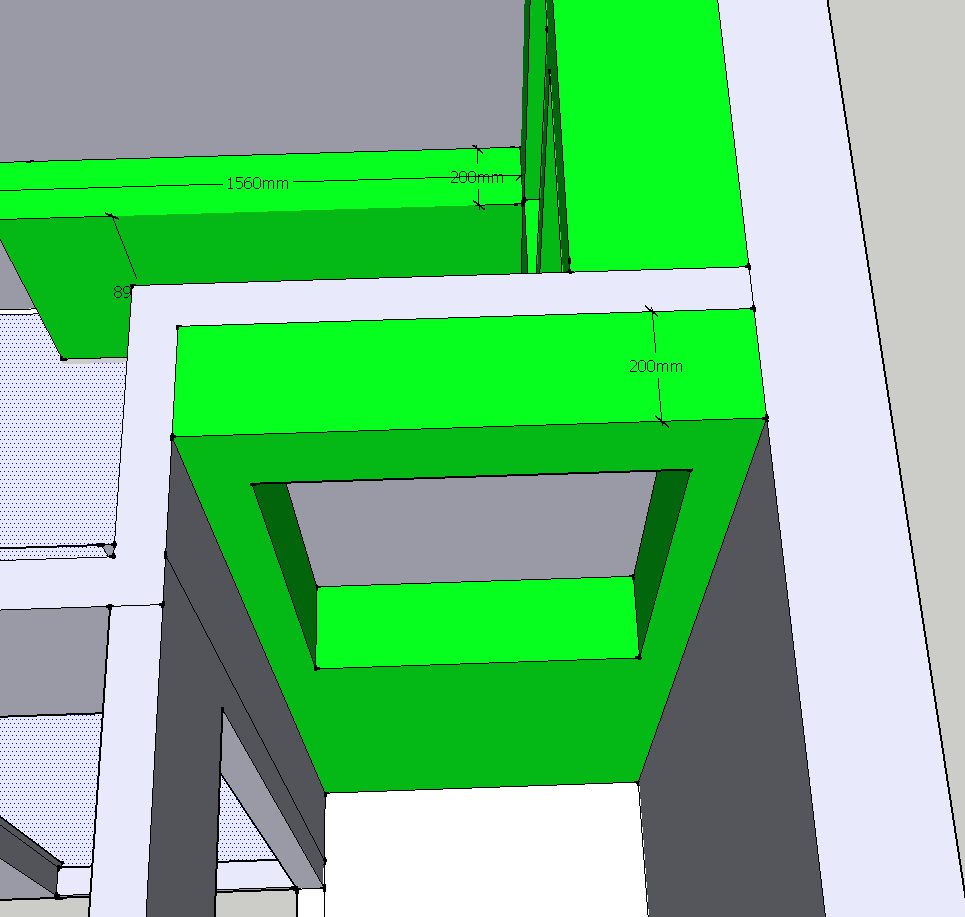

В туалете будет короб от пола до потолка шириной 200мм. За ним будет скрыта инсталляция для унитаза и шкафчик.
Сантехника

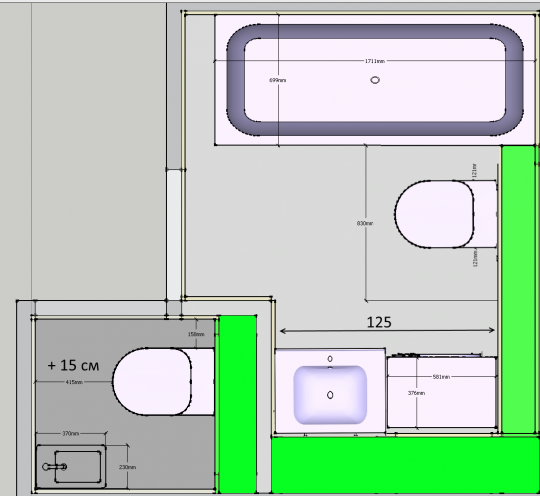

Расстановку я вижу примерно вот так. Я понимаю, что гостевой туалет небольшой, да и в ванной комнате унитаз зажат между стиральной машиной и стеной. Но а что делать?.. Между торцом ванны и стеной еще остается промежуток, там будет полочка для шампуней, гелей и прочего. Слой плитки и клея я нарисовал в 20мм.
Доступ к фильтрам и счетчикам воды будет между стиральной машиной и раковиной.
P.S. по этой ссылке есть все картинки и 3d модель для SketchUp
