Шведка- самая распространёная печь для загородных домов,в которых нет центрального отопления.
Её главная особенность - наличие варочной плиты, котороя распологается в нише. Раньше на дачах "Шведка"не применялась потому, что не помещалась в маленьких летних домиках, Тогда дачи отапливались в основном "буржуйками".Сегодня все ограничения на размеры построек на садовых участках отменили и места в дачных домах теперь достаточно не только для полноценной кирпичной печи, но и для "Шведки", совмещённой, например ,с камином или, как в конструкции, о которой пойдёт речь,-с лежанкой.
Такая печь,на мой взгляд, имеет перспективу и для дачных построек можит быть востребована. Дело в том,
что любители "погреть косточки" на лежанке много, а строить русскую печь из-за лежанки довольно затратно, посколькурусская печь имеет слишком большие размеры и низкий КПД. Да и использовать её как варочную сейчас найдётся не так много желающих (даже плиту "шведку" многие рассматривают лишь в качестве резервной - если вдруг отключат электричество или не подвезут газ). К тому же на тёплой лежанке можно не только спать и грется, но и сушить овощи, травы и другие дары леса и огорода.

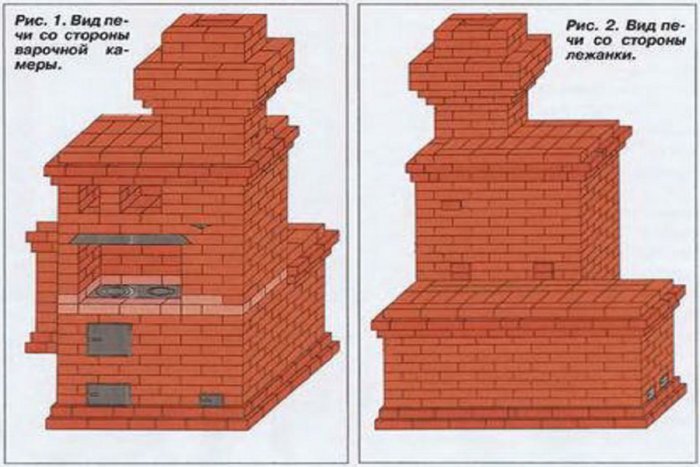

Размеры лежанки моей печи - 178,5x63,8см. Площадь отапливаемого помещения - до35 км. Общий вид печи показан на рис.1и2
Наиболее удобное место расположения печи - в проёме перегородки между комнатой и кухней.
В печи предусмотрены летний и зимний режимы топки. Схема движения дымовых газов показана на сечениях печи (рис.3). При летней топки открыты обе задвижки и дымовые газы из топки, проходя под плитой и нагревая её, уходят прямо в трубу. Чтобы нагреть лежанку (зимняя топка), необходимо закрывать задвижку 2. Горячие дымовые газы на выходе их хайла 19, сменив своё направление, устремятся по горизонтальным дымоходом зимней топки 14, расположенным в основании печи и лежанке, через окно 17 дымовые газы поступают в вертикальные дымоходы 15, а затем через окно 18- в дымовую трубу.
Стенки топки и части дымоходов, наиболее близких к ней, выложены или футерованы шамотным кирпичом.
Длина дымоходов в печи увеличина по сравнению с обычной "шведкой" из-за горизонтальных ходов лежанки, поэтому здесь не устонавливают духовку, излишне увеличивающую теплоотдачу, и не делают дымоходы в нише над варочной камерой. В печи установлена небольшая двухконфорочная плита размером 31x63 см.
Дымоходы лежанки представляют собой два последовательных колпака, разделённых перегородками на четыре части. Перекрыты они тремя рядами кладки.
